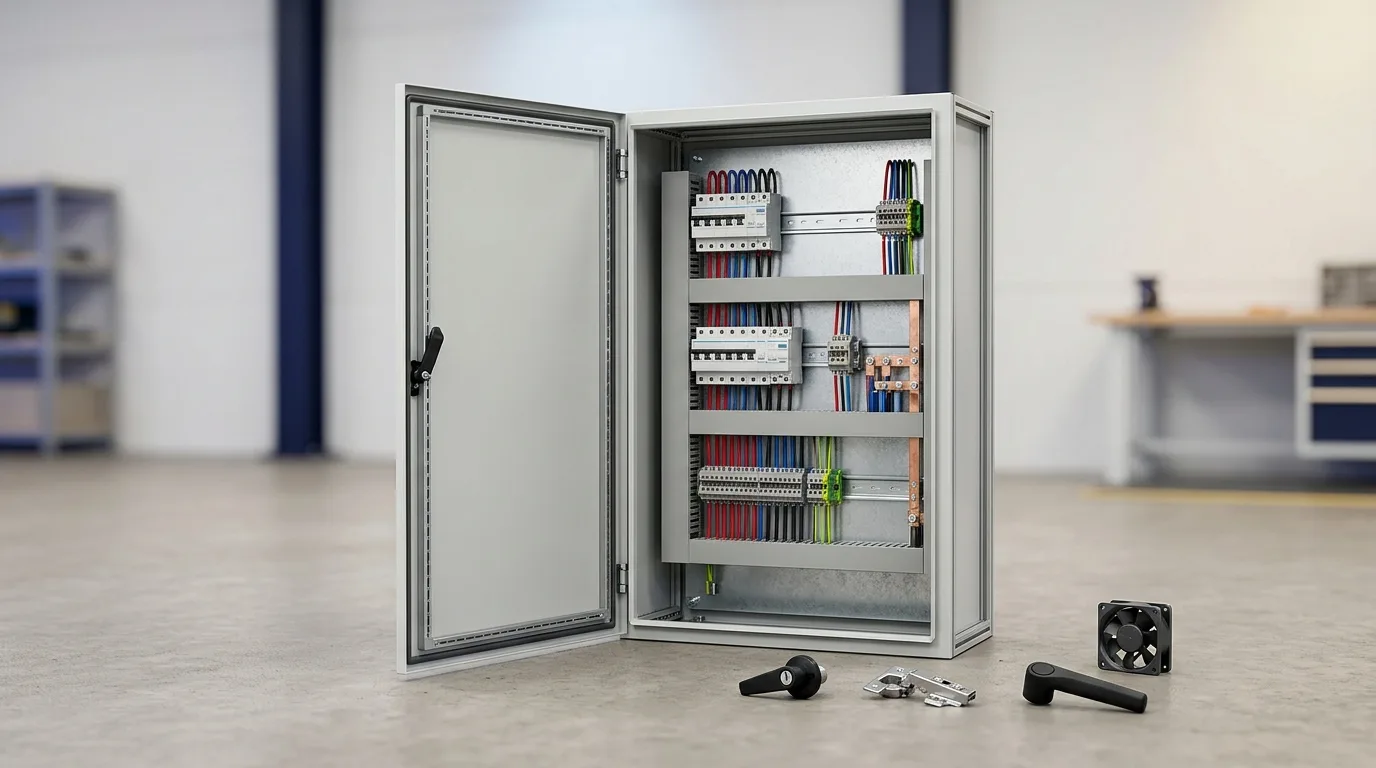

تابلو برق طرح ریتال TS8 : راهنمای انتخاب، مشخصات فنی و عوامل مؤثر بر قیمت
تابلو برق طرح ریتال TS8 : راهنمای انتخاب، مشخصات فنی و عوامل مؤثر بر قیمت
اگر در پروژه‌ی صنعتی، اتاق برق یا کارگاه خود به یک تابلو ایستاده‌ی مدولار نیاز دارید، احتمالاً نام «ریتال» و «TS8» را زیاد شنیده‌اید. تابلوهای سری TS8 برند آلمانی Rittal سال‌هاست یکی از رایج‌ترین ساختارها برای تابلوهای برق ایستاده در دنیا هستند و در بازار ایران نیز علاوه بر نمونه‌ی اصلی وارداتی، «تابلو برق طرح ریتال» با ساختار مشابه تولید و عرضه می‌شود. همین تنوع باعث می‌شود خریدار هنگام مقایسه‌ی قیمت و کیفیت، به‌سادگی دچار سردرگمی شود.
در این مقاله توضیح می‌دهیم تابلو ریتال TS8 چیست، چه ویژگی‌های فنی دارد، تفاوت نمونه‌ی اصلی با طرح ریتال را از کدام جنبه‌ها باید بررسی کرد، سایز مناسب را چطور انتخاب کنید و چه عواملی روی قیمت نهایی اثر می‌گذارند. در پایان هم درباره‌ی یراق‌آلات و تجهیزات کامل‌کننده‌ی تابلو که رو الکتریک عرضه می‌کند صحبت می‌کنیم.
تابلو برق ریتال TS8 چیست؟
TS8 یک سیستم تابلوی ایستاده‌ی مدولار است؛ یعنی به‌جای یک جعبه‌ی یکپارچه، از یک اسکلت (فریم) فلزی و پنل‌های جداشونده تشکیل شده است. اسکلت از پروفیل‌های تاخورده‌ی فولادی ساخته می‌شود که روی آن‌ها ردیف سوراخ‌هایی با گام یکسان (الگوی سوراخ‌کاری ۲۵ میلی‌متری) وجود دارد. این الگو به شما اجازه می‌دهد ریل، صفحه‌ی نصب، شمش‌بندی و سایر قطعات را در هر ارتفاع و جایگاه دلخواه ببندید و بعدها هم به‌راحتی تغییر دهید.
اجزای اصلی یک تابلوی TS8 معمولاً این‌هاست:
- اسکلت (فریم): ستون‌ها و تیرهای افقی که ساختار باربر تابلو را می‌سازند.
- درب جلو: تک‌لنگه یا دولنگه، با قفل و دستگیره؛ در برخی مدل‌ها شیشه‌دار.
- پنل‌های کناری و درب پشت: قابل جدا شدن برای دسترسی آسان به داخل تابلو.
- سقف و کف: معمولاً با امکان ورود کابل و نصب فن یا فیلتر.
- صفحه‌ی نصب (مانتینگ پلیت): ورق گالوانیزه‌ی داخل تابلو که تجهیزات روی آن نصب می‌شود.
مشخصات فنی که هنگام انتخاب باید بررسی کنید
ابعاد و ظرفیت
ابعاد رایج تابلوهای ایستاده در این سبک، ارتفاع حدود ۱۸۰۰ تا ۲۲۰۰ میلی‌متر، عرض ۶۰۰ تا ۱۲۰۰ و عمق ۴۰۰ تا ۸۰۰ میلی‌متر است. برای انتخاب ابعاد، فقط تعداد تجهیزات امروز را در نظر نگیرید؛ حدود ۲۰ تا ۳۰ درصد فضای آزاد برای توسعه‌ی آینده، فضای تهویه و مسیر عبور سیم‌کشی پیش‌بینی کنید. تابلویی که از همان ابتدا پر باشد، هم گرمای بیشتری تولید می‌کند و هم سیم‌کشی و سرویس آن را دشوار می‌کند.
ضخامت ورق و استحکام
ضخامت ورق اسکلت و درب‌ها مهم‌ترین عامل استحکام است. هرچه تجهیزات سنگین‌تر باشند (مثل ترانس، شمش‌بندی قدرت یا کلیدهای اتوماتیک بزرگ)، به ورق ضخیم‌تر و اسکلت مقاوم‌تر نیاز دارید. هنگام بررسی طرح ریتال، ضخامت واقعی را اندازه بگیرید و فقط به عدد روی برگه‌ی مشخصات اکتفا نکنید.
درجه‌ی حفاظت IP
درجه‌ی حفاظت (IP) نشان می‌دهد تابلو چقدر در برابر گردوغبار و آب مقاوم است. برای محیط‌های داخلی تمیز، درجه‌های پایین‌تر کافی است؛ اما برای کارگاه، سالن تولید یا فضای باز نیمه‌سرپوشیده، درجه‌ی حفاظت بالاتر و واشر درزبندی مناسب لازم است. توجه کنید که درجه‌ی IP واقعی به کیفیت واشر، قفل و نحوه‌ی بسته شدن درب هم بستگی دارد، نه فقط به برچسب محصول.
پوشش رنگ و ضد خوردگی
رنگ الکترواستاتیک کوره‌ای با ضخامت یکنواخت، عمر تابلو را در محیط‌های مرطوب یا صنعتی به‌طور محسوسی بالا می‌برد. لبه‌های برش‌خورده و نقاط جوش را حتماً بررسی کنید؛ این بخش‌ها اولین جایی هستند که زنگ می‌زنند.
تابلو برق طرح ریتال یا ریتال اصلی؟ چه چیزهایی را باید مقایسه کنید
نمونه‌ی اصلی Rittal استانداردهای ساخت مشخص، گارانتی و شبکه‌ی قطعات یدکی دارد و قیمت آن بر پایه‌ی ارز و هزینه‌ی واردات تعیین می‌شود. «طرح ریتال» معمولاً با هزینه‌ی کمتر و دسترسی سریع‌تر عرضه می‌شود، اما کیفیت آن بین تولیدکننده‌ها تفاوت زیادی دارد. به‌جای قضاوت کلی، این موارد را از فروشنده بپرسید و خودتان بررسی کنید:
- ضخامت واقعی ورق اسکلت، درب و صفحه‌ی نصب؛
- یکنواختی و دقت سوراخ‌کاری پروفیل (گام و قطر سوراخ‌ها)، چون بر سازگاری اکسسوری‌ها اثر مستقیم دارد؛
- کیفیت رنگ، جوش و لبه‌ها؛
- کیفیت و درزبندی واشر درب؛
- سازگاری با اکسسوری‌های رایج (قفل، لولا، دستگیره، فن، فیلتر)؛
- تضمین فروشنده و امکان تأمین قطعه‌ی جایگزین در آینده.
اگر پروژه‌ی شما حساس است (مثلاً صنعتی با بار سنگین یا الزام مشخصات مناقصه)، نمونه‌ی اصلی انتخاب مطمئن‌تری است. برای کاربردهای عمومی و بودجه‌های محدودتر، طرح ریتال با کیفیت قابل قبول می‌تواند گزینه‌ی اقتصادی باشد، به شرط آنکه مشخصات بالا را خودتان وارسی کنید.
قیمت تابلو برق طرح ریتال به چه عواملی بستگی دارد؟
چون قیمت تابلو در بازار نوسان دارد، به‌جای ذکر یک عدد، بهتر است بدانید قیمت از چه چیزهایی ساخته می‌شود و هنگام استعلام همه را در نظر بگیرید:
- ابعاد: هر چه ارتفاع، عرض و عمق بیشتر باشد، ورق و پروفیل بیشتری مصرف می‌شود.
- ضخامت ورق و جنس: ورق ضخیم‌تر یا گالوانیزه و استیل قیمت را بالا می‌برد.
- اصلی یا طرح: نمونه‌ی اصلی وارداتی به‌دلیل ارز و واردات هزینه‌ی بیشتری دارد.
- درجه‌ی IP و ویژگی‌های ویژه: درب شیشه‌ای، درزبندی بهتر و پوشش مخصوص.
- اکسسوری‌های همراه: صفحه‌ی نصب، قفل، دستگیره، فن، فیلتر، شمش و پایه‌ی کف معمولاً جدا حساب می‌شوند.
- زمان خرید و تعداد: خرید عمده و تحویل برنامه‌ریزی‌شده معمولاً ارزان‌تر تمام می‌شود.
هنگام مقایسه‌ی دو پیش‌فاکتور، مطمئن شوید هر دو شامل اقلام یکسانی هستند؛ تفاوت قیمت‌ها اغلب به اکسسوری‌هایی برمی‌گردد که در یکی از پیشنهادها گنجانده نشده است.
تجهیزات کامل‌کننده‌ی تابلو برق طرح ریتال
یک تابلوی خالی هنوز آماده‌ی بهره‌برداری نیست. بخش مهمی از ایمنی، دسترسی و عمر تابلو به یراق‌آلات و قطعات جانبی آن بستگی دارد. رو الکتریک این دسته‌ها را عرضه می‌کند:
- قفل تابلو برق و جعبه‌ی صنعتی: شامل قفل‌های اهرمی، پروانه‌ای و ساده. برای آشنایی با مکانیزم‌ها، مقاله‌ی قفل سرتاسری چیست؟ و راهنمای قفل زیمنسی را بخوانید.
- لولا تابلو برق و جعبه‌های صنعتی: برای درب‌های سنگین، انتخاب نوع لولا اهمیت زیادی دارد؛ بین لولا مخفی و لولا روکار مقایسه کنید.
- دستگیره‌ی تابلو برق: برای باز و بسته کردن راحت و ایمن درب.
- فن تابلویی و فیلتر تابلو برق: برای تهویه و کنترل دمای داخل تابلو، که در تابلوهای پرتراکم ضروری است.
- شمش‌های نول و ارت: برای اتصال زمین و نول به‌صورت اصولی و ایمن.
- مقره‌ی تابلو برق: برای نگهداشتن شمش‌ها و عایق‌بندی؛ جزئیات بیشتر در مقاله‌ی مقره چیست؟.
- تجهیزات اسکلت تابلو برق: سایر قطعات سازه‌ای و نصب.
راهنمای گام‌به‌گام انتخاب تابلو برق طرح ریتال
- لیست تجهیزات را مشخص کنید: تعداد و ابعاد کلیدها، کنتاکتورها، شمش و ترانس‌ها را بنویسید.
- ابعاد را با ۲۰ تا ۳۰ درصد فضای آزاد انتخاب کنید.
- محیط نصب را بسنجید: دما، رطوبت، گردوغبار و نیاز به درجه‌ی حفاظت.
- اصلی یا طرح را مشخص کنید و در صورت انتخاب طرح ریتال، نمونه‌ی فیزیکی را بررسی کنید.
- اکسسوری‌ها را همزمان انتخاب کنید: قفل، لولا، دستگیره، فن، فیلتر و شمش.
- پیش‌فاکتور کامل بگیرید و اقلام هر پیشنهاد را با هم تطبیق دهید.
برای آشنایی بیشتر با انواع و ساختار تابلوها، مقاله‌ی تابلو برق چیست؟ انواع تابلوهای برق را هم ببینید. همچنین اگر از رک سرور استفاده می‌کنید، راهنمای قفل رک می‌تواند مفید باشد.
سؤال‌های متداول
تفاوت تابلو برق طرح ریتال TS8 با تابلوهای معمولی چیست؟
TS8 یک سیستم مدولار با اسکلت پروفیلی و الگوی سوراخ‌کاری منظم است که امکان نصب و جابه‌جایی انعطاف‌پذیر تجهیزات و اکسسوری‌ها را می‌دهد؛ در حالی که بسیاری از تابلوهای معمولی ساختار ثابت دارند.
آیا اکسسوری‌های ریتال روی تابلو طرح ریتال هم نصب می‌شوند؟
بسته به دقت ساخت و گام سوراخ‌کاری هر تولیدکننده متفاوت است. قبل از خرید، سازگاری قطعاتی که لازم دارید را با نمونه‌ی واقعی بررسی کنید.
برای تابلو ایستاده چه نوع قفل و لولایی مناسب است؟
برای درب‌های بلند و سنگین، قفل اهرمی سرتاسری و لولاهای مقاوم با تعداد کافی (معمولاً سه عدد یا بیشتر) توصیه می‌شود. جزئیات در مقاله‌های اختصاصی قفل و لولا آمده است.
برای تابلو چه مقدار فضای خالی باید در نظر گرفت؟
به‌طور معمول ۲۰ تا ۳۰ درصد فضای آزاد برای توسعه، تهویه و سیم‌کشی پیشنهاد می‌شود.
جمع‌بندی
تابلو برق طرح ریتال TS8 به‌دلیل ساختار مدولار و انعطاف‌پذیری، انتخاب پرطرفداری برای پروژه‌های تابلو ایستاده است. چه نمونه‌ی اصلی بخرید و چه طرح ریتال، ابعاد، ضخامت ورق، درجه‌ی حفاظت و سازگاری اکسسوری‌ها مهم‌ترین معیارها هستند. برای تکمیل تابلو، یراق‌آلات باکیفیت مثل قفل، لولا، دستگیره، فن و شمش ارت و نول را همزمان انتخاب کنید. برای راهنمایی در انتخاب قطعات یا دریافت مشاوره، با کارشناسان رو الکتریک در تماس باشید.
