قفل سرتاسری چیست ؟ راهنمای جامع انتخاب، مکانیزم و کاربردها

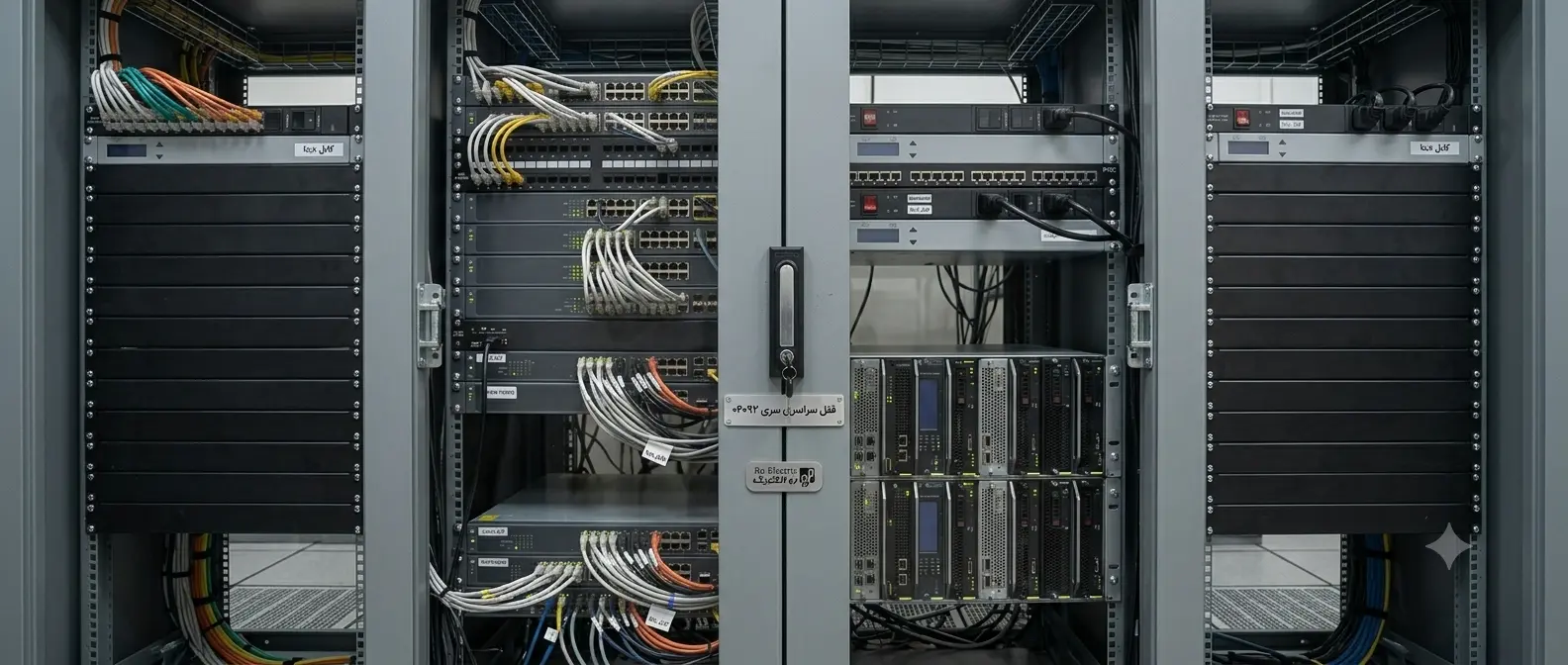

اگر تا به حال درب تابلو برق صنعتی یا رک مخابراتی بلندی را دیده باشید که با یک اهرم واحد از بالا تا پایین به بدنه قفل میشود، احتمالاً با قفل سرتاسری (که به آن «قفل عمودی» نیز گفته میشود) روبهرو شدهاید. در این مقاله بهطور کامل بررسی میکنیم قفل سرتاسری چیست، چطور کار میکند، چه تفاوتی با سایر قفلهای تابلو برق دارد و چطور مدل مناسب را برای پروژهی خودتان انتخاب کنید.
قفل سرتاسری چیست؟
قفل سرتاسری نوعی مکانیزم قفل اهرمی است که برخلاف قفلهای نقطهای معمولی (مثل قفل زیمنسی یا قفل پروانهای)، در طول کامل یا بخش بزرگی از ارتفاع درب نصب میشود. با چرخش یک دستگیره یا اهرم، میلهی داخلی قفل حرکت میکند و در چند نقطه (معمولاً بالا، وسط و پایین درب) با بدنهی تابلو یا رک درگیر میشود.
این ساختار چندنقطهای دو نتیجه مهم دارد:
- درزگیری یکنواخت: فشار بستن در طول کل درب پخش میشود، نه فقط یک نقطه؛ به همین دلیل ریسک خمشدن یا باز ماندن لبههای دربهای بلند بهشدت کاهش مییابد.
- امنیت بالاتر: چون درب در چند نقطه همزمان قفل میشود، باز کردن غیرمجاز آن (مثلاً با اهرم یا ضربه از یک گوشه) دشوارتر از قفلهای تکنقطهای است.
مکانیزم داخلی قفل اهرمی سرتاسری چطور کار میکند؟
ساختار داخلی این قفلها معمولاً از سه بخش اصلی تشکیل شده است:
- اهرم یا دستگیرهی چرخشی که روی درب نصب میشود و نیروی چرخش کاربر را به مکانیزم داخلی منتقل میکند.
- میلهی عمودی (راد) که در طول درب کشیده شده و با چرخش اهرم بالا یا پایین میرود.
- زبانههای قفلشونده در دو یا چند نقطه از میله، که با چرخش اهرم وارد جای خود در بدنهی تابلو میشوند و درب را ثابت نگه میدارند.
بعضی مدلها علاوه بر مکانیزم مکانیکی، مجهز به سیلندر کلید یا قفل قابلپلمپ نیز هستند تا امکان کنترل دسترسی و ردیابی باز شدن درب هم فراهم شود.
تفاوت قفل سرتاسری با سایر قفلهای تابلو برق
انتخاب بین انواع قفل تابلو برق معمولاً بر اساس ارتفاع درب، سطح امنیت مورد نیاز و بودجهی پروژه انجام میشود. جدول زیر تفاوت اصلی قفل سرتاسری را با محبوبترین گزینههای دیگر نشان میدهد:
| نوع قفل | نقاط قفلشونده | بهترین کاربرد | سطح امنیت |
|---|---|---|---|
| قفل سرتاسری (اهرمی) | چند نقطه (۲ تا ۳) | درهای بلند تابلو برق و رک | بالا |
| قفل زیمنسی | یک نقطه | جعبههای کنترل کوچک و متوسط | متوسط |
| قفل پروانهای | یک نقطه | درهای سبک، دسترسی سریع | متوسط |
| قفل سیواکن / IP65 | یک نقطه (با واشر آببندی) | محیطهای نیازمند مقاومت در برابر آب و گردوغبار | بالا (در برابر نفوذ) |
برای مقایسهی کاملتر انواع قفل رک و کاربردهای هرکدام، مقالهی قفل رک: راهنمای جامع انواع، جنس، قیمت و کاربردها را هم بخوانید.
چرا قفل سرتاسری برای تابلوهای بلند و رک ضروری است؟
هر چه ارتفاع درب بیشتر باشد، فاصلهی بین نقطهی قفل و نقاطی که بیشترین فشار یا خمش را تحمل میکنند (بالا و پایین درب) بیشتر میشود. یک قفل تکنقطهای در وسط درب نمیتواند از باز شدن لبههای بالا و پایین جلوگیری کند، بهخصوص در محیطهایی با ارتعاش یا فشار باد. قفل سرتاسری دقیقاً همین مشکل را حل میکند:
- در رکهای مخابراتی و شبکه با درهای بلند، جلوگیری از نشتی گردوغبار و حفاظت از تجهیزات حساس داخل رک اهمیت زیادی دارد.
- در تابلوهای برق صنعتی با ارتفاع بالا، قفل چندنقطهای ریسک باز شدن ناخواستهی درب زیر فشار یا ارتعاش دستگاههای اطراف را کاهش میدهد.
- در جعبههای توزیع و کابینتهای اتوماسیون/PLC که معمولاً درجه حفاظت (IP) مشخصی باید داشته باشند، درزگیری یکنواخت قفل سرتاسری به حفظ همان درجهی IP کمک میکند (برای آشنایی بیشتر با استاندارد IP و معنای اعداد آن، میتوانید این مقالهی مرجع دربارهی درجه حفاظت IP را مطالعه کنید).
چطور مدل مناسب قفل سرتاسری را انتخاب کنیم؟
پیش از خرید، به این چهار پارامتر توجه کنید:
- ارتفاع درب: برای درهای بلندتر، مدلهای با میلهی بلندتر و نقاط قفل بیشتر (مثل قفل اهرمی بزرگ AB301-1-1) مناسبترند.
- وزن درب: درهای سنگینتر به مکانیزم و بدنهی مقاومتری نیاز دارند تا در طول زمان دچار سستشدن یا خمشدن نشوند.
- نیاز به قفلپذیری با کلید: اگر کنترل دسترسی مهم است، مدلهای مجهز به سیلندر یا قابلیت پلمپ (مثل سری MS، از جمله قفل اهرمی MS106-1-2) را انتخاب کنید.
- جنس بدنه و پوشش: برای محیطهای صنعتی مرطوب یا در معرض خوردگی، مدلهای با پوشش نیکلکروم یا آبکاری مناسبتر از مدلهای ساده هستند.
نصب و نگهداری قفل سرتاسری
- قبل از نصب، از تراز عمودی کامل ریل/میله نسبت به درب مطمئن شوید؛ کج بودن حتی چند میلیمتر میتواند باعث گیر کردن مکانیزم در نقاط قفل شود.
- بعد از نصب، عملکرد اهرم را چند بار بدون بار (بدون قفل کامل کردن) تست کنید تا از حرکت روان میله مطمئن شوید.
- بهصورت دورهای (هر ۶ تا ۱۲ ماه، بسته به شدت استفاده) نقاط اتصال و پینهای چرخشی را روغنکاری کنید تا فرسودگی مکانیکی کاهش یابد.
- در محیطهای با گردوغبار بالا، بازرسی دورهای زبانههای قفل برای اطمینان از عدم تجمع ذرات ضروری است.
پرسشهای پرتکرار
آیا قفل سرتاسری با کلید هم موجود است؟ بله، بسیاری از مدلهای موجود در دستهی قفلهای اهرمی سرتاسری به سیلندر کلید یا امکان پلمپ مجهز هستند.
تفاوت قفل سرتاسری و قفل عمودی چیست؟ در عمل این دو نام برای یک نوع مکانیزم به کار میروند؛ «سرتاسری» به گستردگی نقاط قفل در طول درب و «عمودی» به نحوهی حرکت میلهی داخلی اشاره دارد.
آیا قفل سرتاسری برای درهای کوتاه هم مناسب است؟ برای درهای کوتاه (زیر ۵۰ سانتیمتر) معمولاً قفلهای تکنقطه مثل قفل زیمنسی یا پروانهای هزینهی بهصرفهتری دارند، مگر آنکه سطح امنیتی بالاتری مد نظر باشد.
جمعبندی
قفل سرتاسری یا قفل اهرمی عمودی، انتخاب مطمئنی برای درهای بلند تابلو برق صنعتی، رکهای مخابراتی و کابینتهای اتوماسیون است؛ چون با درگیر کردن چند نقطه در طول درب، هم درزگیری یکنواختتری ایجاد میکند و هم امنیت را در برابر باز شدن ناخواسته یا دستکاری افزایش میدهد. برای مشاهدهی تمام مدلهای موجود و مشاوره در انتخاب سایز و مکانیزم مناسب پروژهتان، میتوانید به صفحهی قفلهای اهرمی سرتاسری رو الکتریک مراجعه کنید یا با شماره ۰۹۳۶۰۳۴۰۹۰۹ در ارتباط باشید.
